[Blender]Modifier_Bevel

저번에 작성한 베벨 툴과 모디파이어 베벨 차이점에 이어서 모디파이어 베벨에 대해서 더 알아보겠습니다.

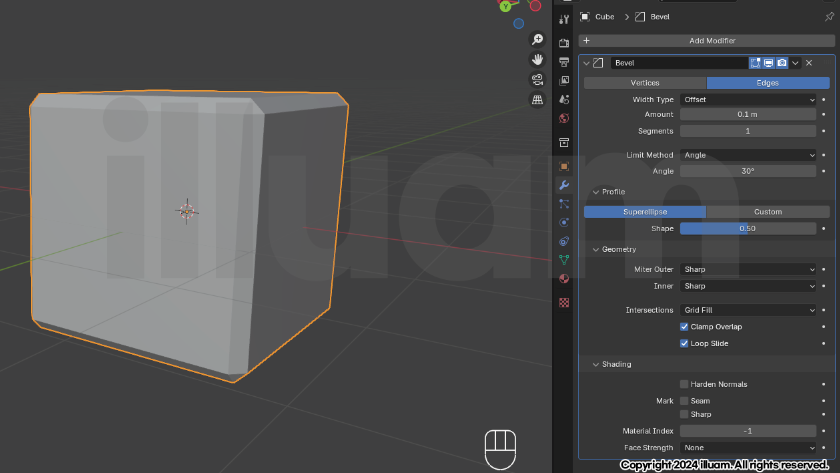

Bevel Modifier 베벨 모디파이어

베벨 모디파이어

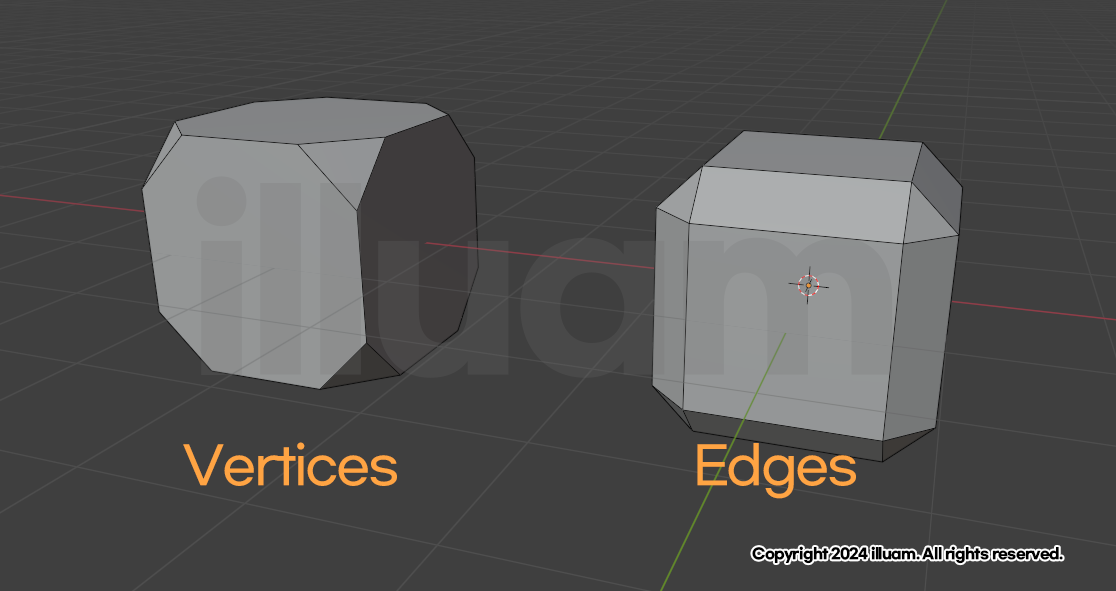

Affect 영향

유형	설명
Vertices	버텍스(점) 근처의 부분만 경사가 생기고 모서리는 변경되지 않습니다.
Edges	모서리 베벨 처리하여 꼭지점에서 교차점을 만듭니다.

Affect 영향





Width Type 폭 유형

베벨의 너비를 정의하는 방식

유형	설명
Offset	새로운 모서리에서 원래 모서리까지의 거리
Width	베벨에 의해 형성된 두 개의 새로운 모서리 사이의 거리
Depth	값은 새로운 베벨 면에서 원래 모서리까지의 수직 거리
Percent	새로운 모서리가 미끄러지는 인접한 모서리의 백분율
Absolute	베벨 모서리에 인접한 모서리를따라 정확한거리

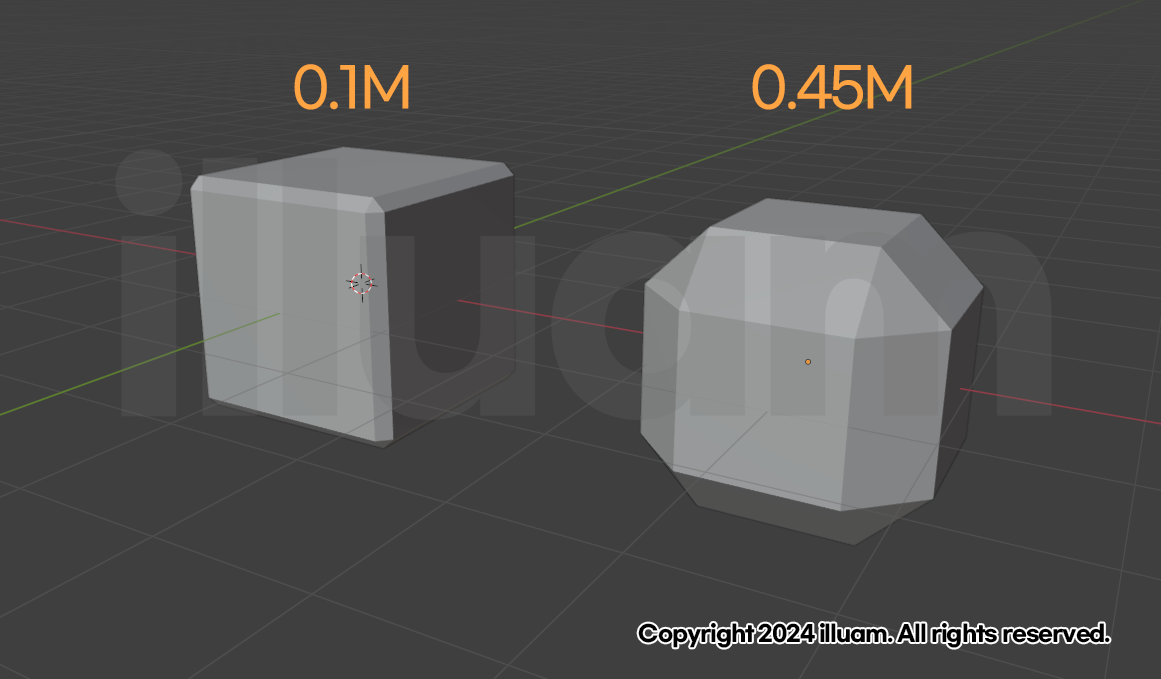

Amount 폭 너비

베벨의 너비를 설정하는 값

Amount

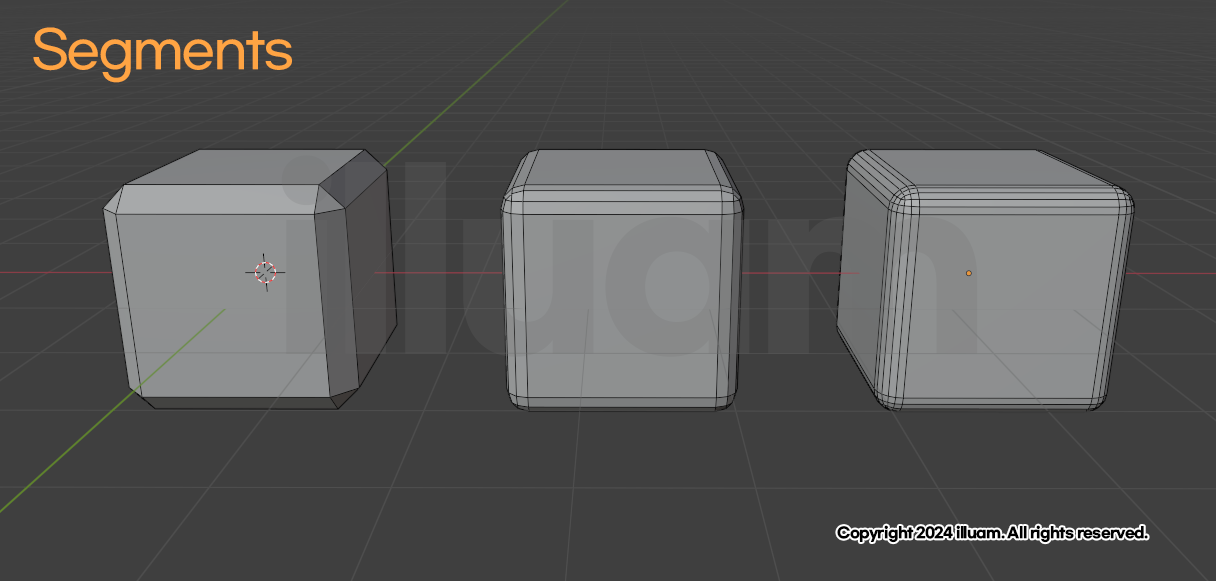

Segments 세그먼트

베벨 모서리의 세그먼트수로, 숫자가 높을수록 더 부드러운 모서리 생성

Segments 세그먼트







Limit Method

메시에 베벨을 적용할 위치를 제어

유형	설명
None	제한 없음, 모든 모서리에 경사지게 처리
Angle	인접한 면 법선의 각도와 정의된 각도가 180도 미만인 모서리만 베벨 처리
Weight	각 모서리의 베벨 가중치를 사용하여 베벨의 너비 결정
Vertex Group	정점 그룹의 가중치를 사용하여 베벨의 너비를 결정



---



Profile

베벨의 단면 모양을 설정하는 섹션

유형	설명
Superellipse	균일한 오목하거나 볼록한 곡선으로 베벨을 만듦 **Shape의 수치가 낮아질수록 오목하게 표현

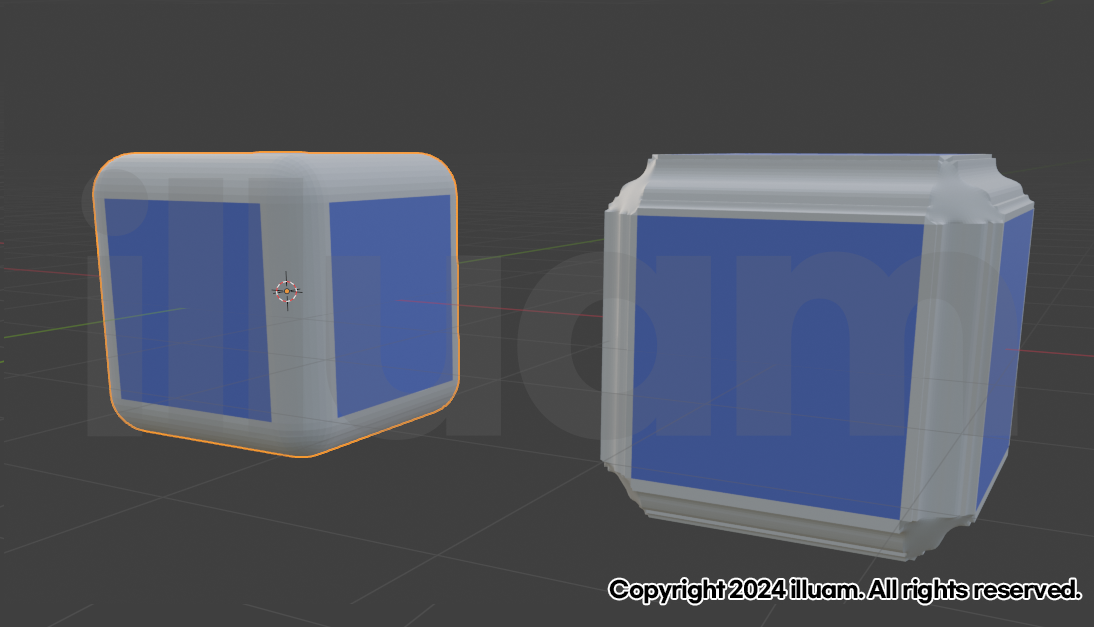

Custom Profile	곡선 커브를 조절하여 원하는 형태의 모서리를 구현 **Segments 수에 따라 디테일이 달라질 수 있습니다.

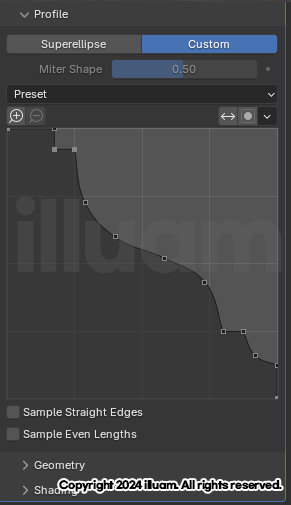

Custom Profile



---



Geometry

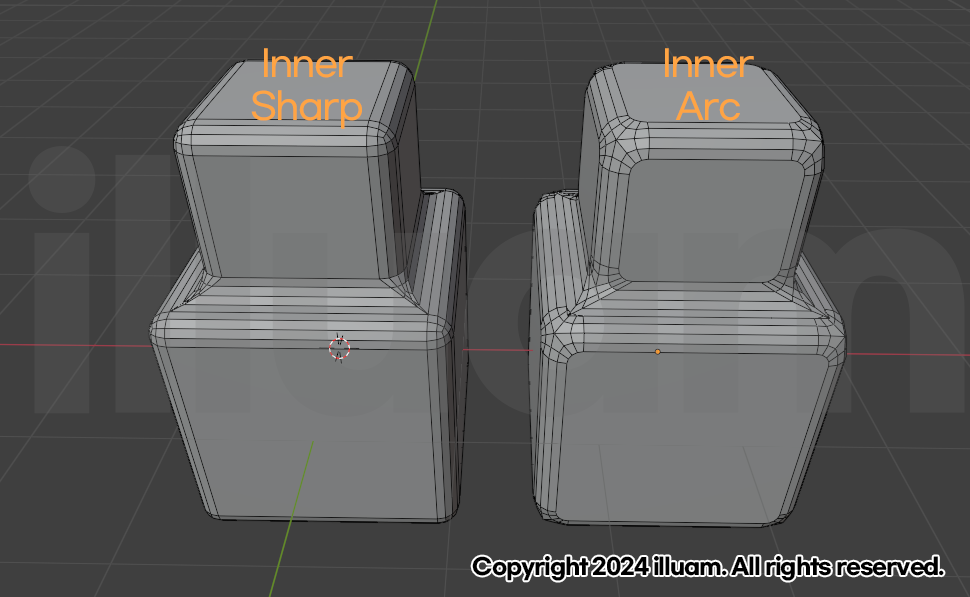

Miter Inner/ Outer 내외부 모서리 교차 형태

유형	설명
Sharp	모서리는 날카로운 지점에서 만나며, 추가적인 버텍스가 생성되지 않으므로 단순하고 빠르게 처리됨
Patch	날카로운 지점에서 만나는 것은 동일하지만, 모서리와 면이 너무 압축되지 않도록 두 개의 추가 버텍스가 추가되어 만나는부분이 좀 더 부드럽게 보일 수 있음
Arc	두 개의 버텍스가 만나는 지점 근처에 추가로 생성되며, 이들을 부드러운 곡선으로 연결

Miter Inner/ Outer  내외부 모서리 교차 형태









Intersections 교차

두 개 이상의 베벨 모서리가 정점에서 만나는 경우 생성된 지오메트리 간의 교차를 완성하는 방법으로 메시가 생성

유형	설명
Grid Fill	교차점에 그리드 형태로 메쉬를 생성하여 베벨 프로파일의 매끄러운 연결을 유지하는 기본 방법
Cutoff	베벨된 모서리가 교차점에서 끝나도록 면을 잘라내어 새로운 면을 만듦

Intersections 교차

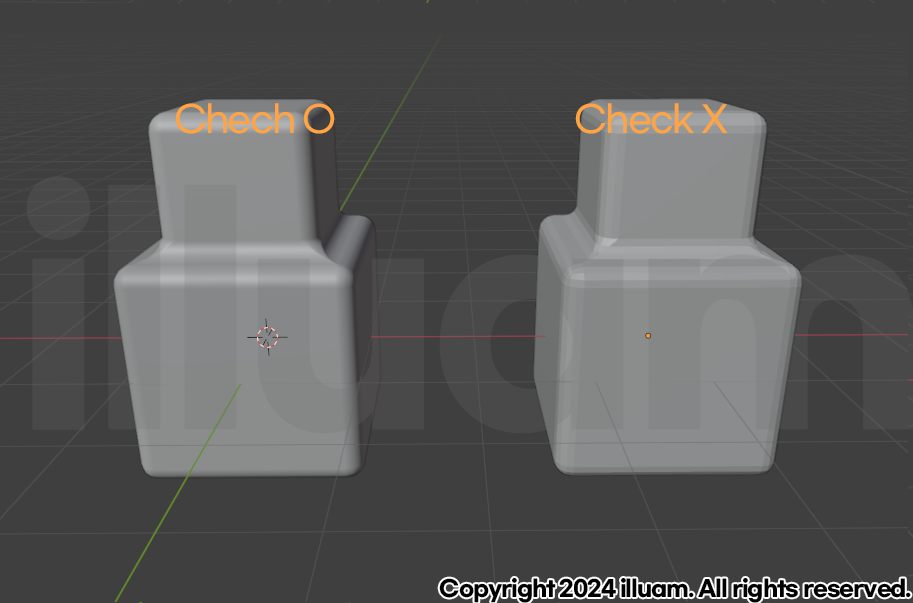

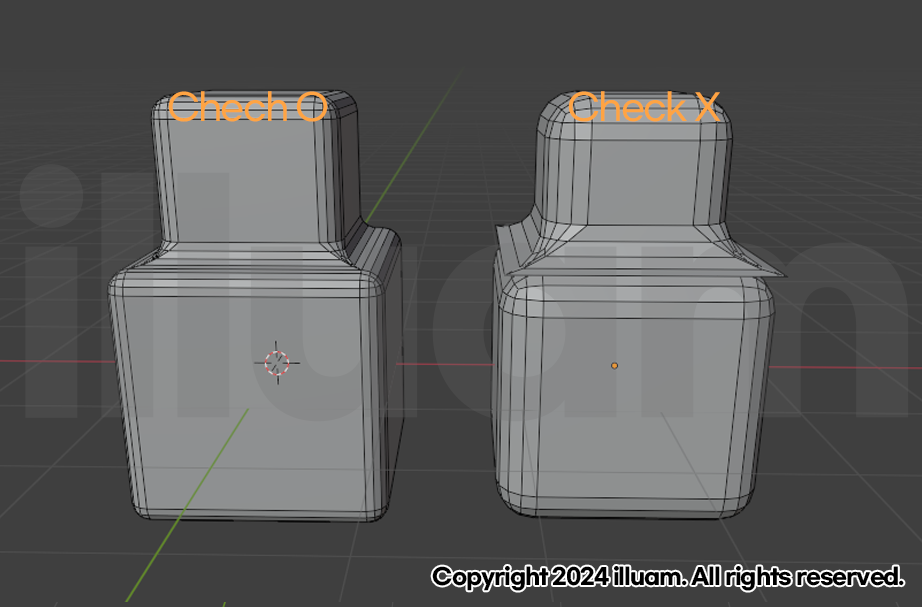

Clamp Overlap 클램프 오버랩

각 베벨 모서리의 너비를 제한하여 모서리가 다른 기하 구조와 겹치는 교차를 일으키지 않도록 합니다.

Clamp Overlap 클램프 오버랩



---

Shading

Harden Normal

노멀 값을 강화하여 베벨에 의해 생기는 표면 불균형을 줄이는 옵션

Harden Normal



Mark 마크

옵션	설명
Mark Seam	베벨 적용 시 모서리를 심으로 마크하는 옵션
Mark Sharp	베벨 적용 시 모서리를 샤프 엣지로 마크하는 옵션





Material Index 재질 인덱스

적용할 재질의 인덱스를 설정하는 값

Material Index





Face Strength

면의 강도를 설정하여 노멀의 혼합 방식을 조절

옵션	설명
None	새로 생성된 면에 강도를 설정하지 않음, 기본 상태
New	모서리의 새로운 면에는 중간(Medium)강도를, 버텍스(꼭지점)에서 생성된 면에는 약한(Weak) 강도를 설정
Affected	New에서 설정된 강도 외에, 새 면과 인접한 기존 면에는 강한(Strong)강도를 부여
All	Affected와 동일하되, 모델의 나머지 모든 면에도 강한(Strong)강도를 부여
